Стена каркасного дома состоит из нескольких слоёв материалов. Кроме стеновой обшивки, в неё закладывают слой утеплителя, ветрозащиты, пароизоляции. Многослойность каркасной стены стала причиной специфического названия – пирог каркасной стены. Как правильно обустроить стены в каркасном доме, чтобы обеспечить их теплоёмкость, способность защищать от атмосферных осадков, ветра?

Пирог стен каркасного дома

Пирог стены каркасного дома держится на каркасных опорах. При строительстве дома сначала – сооружают каркас стен, простенков, перекрытий, кровли. После – накрывают его кровельным материалом (делают крышу). И только после – собирают простенки и внешние стены. Выбор материалов и чередование слоёв в стенах и простенках определяется различными условиями их эксплуатации.

Устройство внешних стен

Правильный пирог каркасного дома гарантирует защиту внутренних помещений от осадков и холода. Внешние стены ограничивает внутреннее жилое пространство дома и улицу. Поэтому в холодное время года одна сторона стены работает при положительных температурах — как минимум, +15, +20 °C. Другая, наружная сторона стены эксплуатируется при отрицательных температурах. В зависимости от климата и времени года, на улице может быть -5, -10, -20°C.

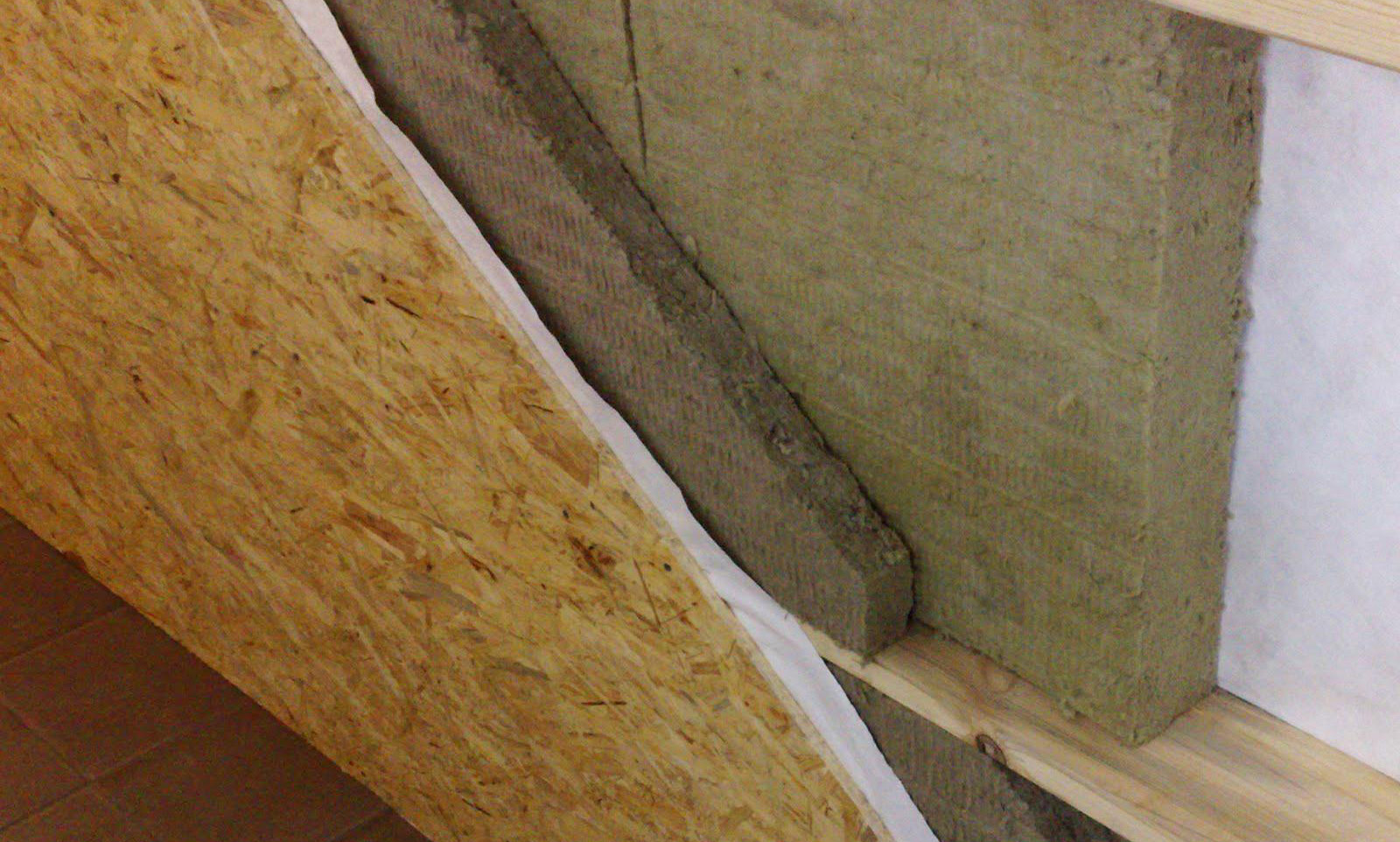

В пироге можно использовать два слоя минеральной ваты на фото.

Правильный пирог стены каркасного дома

Кроме того, изнутри стены скапливается влага. Она образуется из дыхания находящихся внутри людей. В традиционных кирпичных домах влага выходит через стены (естественная вентиляция). При этом зимой в стене образуется точка перехода — 0°C. Для кирпичной или деревянной стены намокание в зоне ноля не снижает их теплоёмкости. А вот для синтетического утеплителя, минеральной ваты, намокание становится причиной снижения теплоизолирующих свойств. Поэтому в наружных стенах каркасного дома обязательно используется защитная пароизоляция каркасного дома.

На заметку

Правильный пирог каркасной стены предусматривает правило: паропроницаемость материалов снижается изнутри-снаружи. Однако внутренняя стеновая обшивка по пароизоляции всегда плотнее ватного утеплителя. Поэтому к данному правилу обращаются при утеплении стены несколькими слоями разных материалов.

Если каркасный дом строят на территориях с холодным климатом, то теплоизолирующий слой выполняют двойным. Изнутри между стойками каркаса кладут основной слой минеральной ваты, а снаружи монтируют второй слой минеральной ваты, который перекрывает стыки матов.

Последовательность правильного пирога стены Между стойками каркаса укладывают теплоизолирующий материал – 1 или 2 слоя. Изнутри и снаружи, при необходимости, закрывают утеплитель мембраной (специальной плёнкой, фольгой). Мембрану крепят строительным степлером. Особенно тщательно проклеивают стыки между мембраной с внутренней стороны утеплителя. С наружной стороны поверх плёнки выполняют обрешётку – крепят рейки, которые формируют вентиляционный зазор между утеплителем и стеновой обшивкой. В качестве обрешётки можно использовать каркасные стойки – если их толщина больше, чем суммарная толщина утеплителя и мембран. Поверх реек по наружной обрешётке монтируют наружную стеновую обшивку. С внутренней стороны каркаса утеплитель закрывают внутренней стеновой обшивкой. Пирог внутренних стен каркасного дома делают без пароизоляции на фото.

Устройство внутренних стен каркасного дома

Разница температур и необходимость выведения влаги ставит определённые требования к выбору материалов, их толщины и чередования в пироге утепления каркасного дома. Что касается внутренних стен – они функционируют при постоянной температуре. Поэтому их обустройство выглядит проще.

Устройство внутренних стен

Внутренние стены дома выполняют функцию перегородок. Они делят разные комнаты, разграничивают пространство влажных бытовых помещений и сухих жилых комнат, обеспечивают шумоизоляцию и уют.

Главное отличие внутренних перегородок от наружных стен – одинаковая температура с разных сторон стены. Во внутренних стенах отсутствует температурных переход и точка ноля. Поэтому в них необязательно использование влаго- и ветрозащитных мембран.

Специальный утеплитель для внутренних перегородок в каркасном доме на фото.

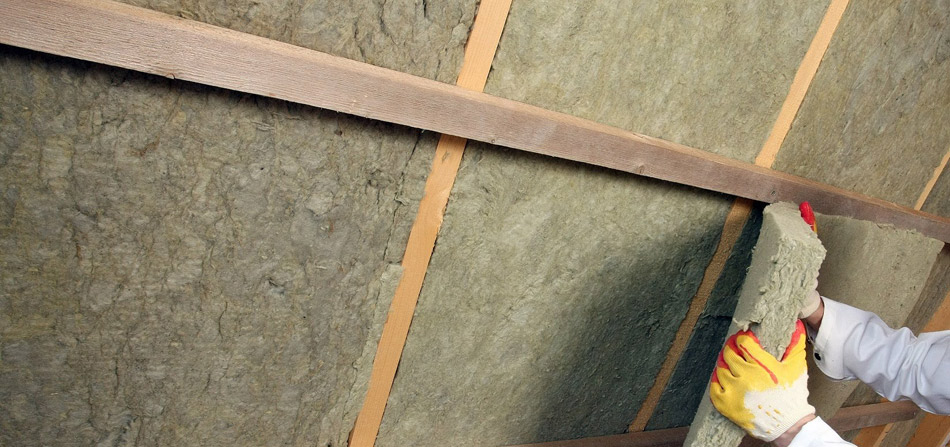

Монтаж утеплителя в стены каркасного дома

Вместо утеплителя в перегородке каркасного дома устанавливают шумоизолирующие материалы. Некоторые теплоизоляторы также имеют свойства поглощать звуки, поэтому используются при обустройстве как наружных, так и внутренних стен. Перечислим изоляторы, которые кладут внутрь перегородок в каркасном строении:

Акустическая минеральная вата – отличается от обычной теплоизолирующей ваты клеящей основой. Снижает шум на 5-8 дБ. Производители акустической ваты – Роквул, Изовер, Изолон. Звукоизоляционный гипсокартон – материал, в гипсовую сердцевину которого вводят наполнитель, который увеличивает звукопоглощающие свойства. К примеру, барит. Вспененный полиэтилен — Изолон. Это – утеплитель со способностью звукопоглощения. Вспененный каучук – имеет вид пористой резины. Акустический каучук также имеет свойства поглощать вибрации. Войлок — обычный и графитированный

На заметку

Для улучшения звукоизоляционных свойств во внутренних стенах не делают воздушные зазоры.

Некоторые внутренние стены могут выполнять функцию несущих перегородок. При этом пирог внутренней стены для ненагруженных и нагруженных стен отличается толщиной и одинаков по чередованию материалов. Нагрузка, которую способна выдержать каркасная стена, определяется сечением и количеством каркасных опор. Поэтому толщина внутренней несущей стены и простой перегородки может быть разной. А вот звукоизолирующие свойства у различных внутренних стен должны быть равными. Поэтому пирог внутренней стены будет схожим для всех перегородок.

Утепление стен минеральной ватой

Пирог каркасной стены собирают из разных материалов. Каждый из них выполняет свою задачу – защищает от потерь тепла, проникновения влаги. Общая работа различных материалов обеспечивает комплекс эксплуатационных свойств: стена защищает от ветра и холода, от сырости и атмосферных осадков. Из каких материалов собирают правильный каркасный пирог стены?

Пирог каркасного дома обязательно содержит утеплитель. Утепляющий слой обеспечивает способность стены сохранять тепло внутри помещения. Он ограничивает потери тепла в холодное время года и утечку прохлады летом, в жару. Утепляющий теплоизолирующий материал располагают внутри стены, при необходимости, его закрывают защитными плёнками. В зависимости от вида теплоизолирующего материала, может потребоваться его защита от воды и влаги, или от контакта с пространством жилой комнаты.

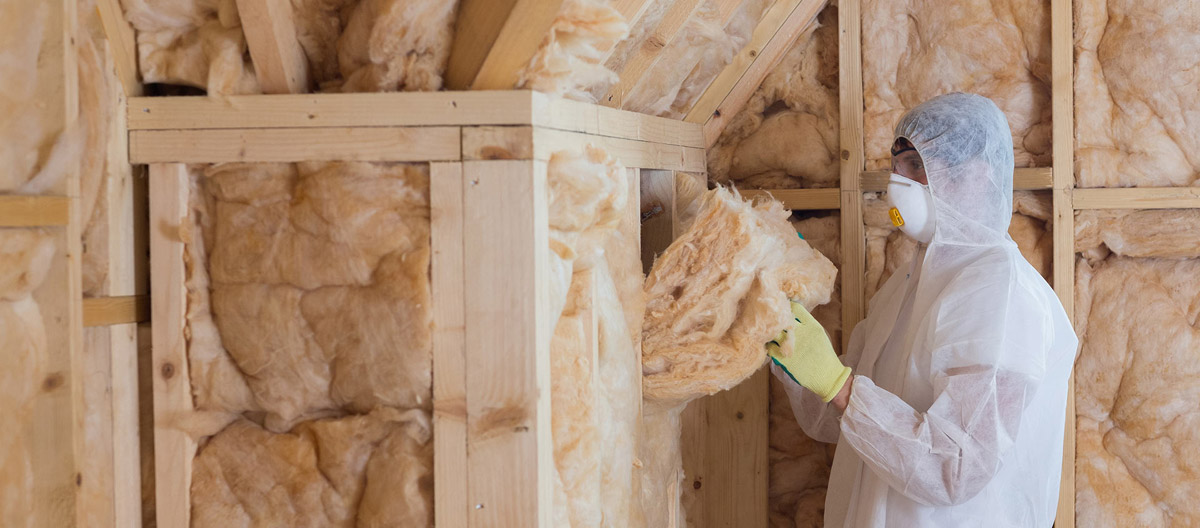

Утепляем стены каркасного дома минеральной ватой своими руками на фото.

Утепление минеральной ватой

Наиболее подходящим материалом для правильного пирога каркасного дома является минеральная строительная вата. Её изготавливают из камня, стекла, или шлака, выдувая расплавленный сырьевой материал через центрифугу и получая мелкие игольчатые пластинки. Полученные частицы материала спрессовывают вместе с клеящей массой и формуют из них готовый утеплитель.

В процессе формовки и склеивания в толще утеплителя образуется большое количество воздушных пор. Воздух, являясь теплоизолятором, обеспечивает сберегающие свойства – ограничивают потери тепла и сохраняют температуру внутренних помещений. Кроме того, хаотичное расположение иголок и большое количество пор дают возможность сжимать материал, уменьшать его в размерах при монтаже и транспортировке.

На заметку

Наиболее экологичным ватным утеплителем является базальтовая (каменная) вата. Она содержит минимальное количество синтетического клея и формирует минимум синтетических испарений. Кроме того, базальтовое волокно выдерживает высокие температуры и может использоваться для утепления любых помещений.

Стекло- и шлаковата являются устаревшими материалами. Они имеют худшие теплоизоляционные свойства и менее технологичны. Они также небезопасны при работе – мелкие иголки стекла могут попасть на кожу или в дыхательные пути. Поэтому важно при работе со стекловатными утеплителями защищать себя – закрывать кожу рук рабочими перчатками, надевать на лицо очки, маску и респиратор.

Минеральная вата в рулонах и плитах

Пирог утепления каркасного дома использует различные формы ватного утеплителя. Утепляющая базальтовая вата поставляется в рулонах, матах и плитах. Перечисленные виды утеплителя отличаются плотностью и жёсткостью размеров. Наименее плотный материал – вата. Отличается высокой сжимаемостью. Этот вид утеплителя можно уменьшить в 3-4 раза при сжатии и упаковывании в транспортировочную тару (мешок, полиэтилен).

Утепление каркасного дома минеральной ватой на фото.

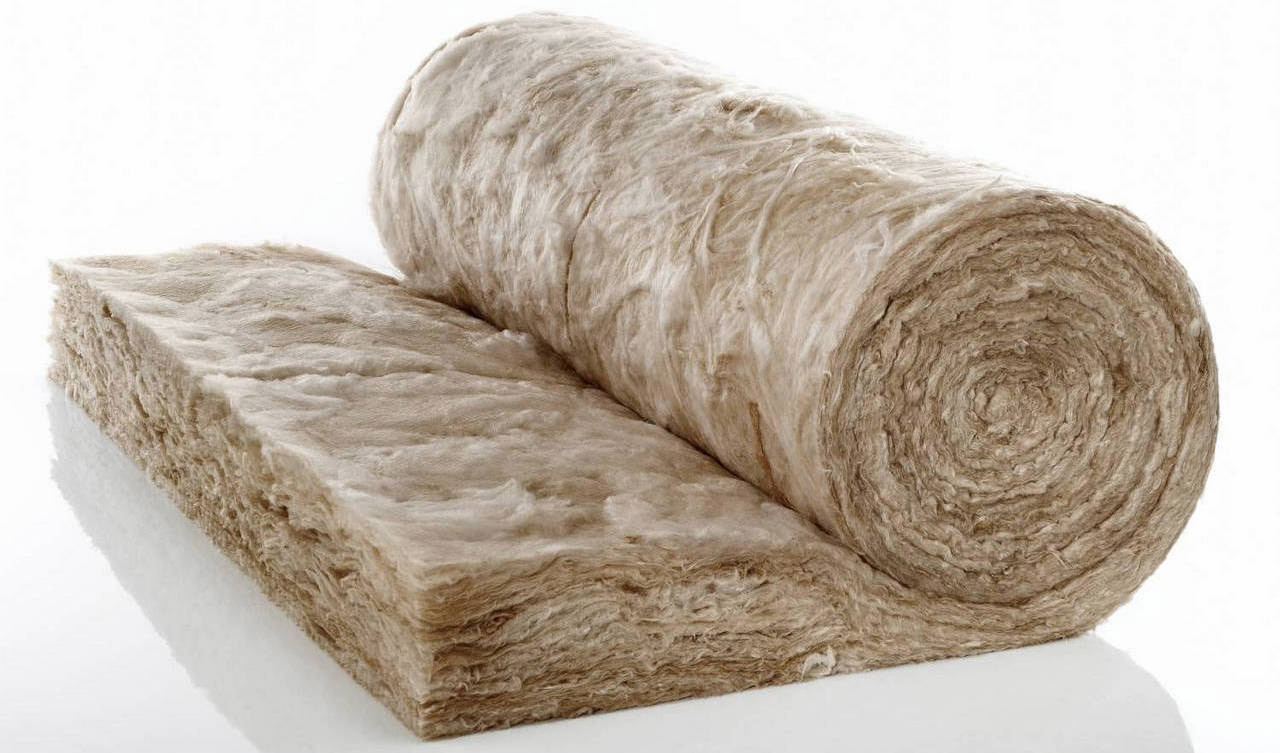

Рулон минеральной ваты

Средними по плотности являются маты. Они имеют средние показатели сжимаемости и паропроницаемости, способности впитывать воду. Часто для предупреждения слёживаемости утеплителя маты прошивают. Полученный материал называют прошивным матом. Он отличается более высокой долговечностью в эксплуатации.

Наиболее плотными и жёсткими формами изолирующей ваты являются плиты. Они вдвое плотнее рулонной ваты, отличаются повышенной жёсткостью и стабильностью размеров, не сжимаются при транспортировке. Они также меньше других видов каменного утеплителя впитывают воду.

На заметку

Для утепления вертикальных стен лучше других подходят маты из базальтовой ваты. Они отличаются от ваты в рулонах более плотной набивкой и более жёсткими размерами. Не сбиваются и не оседают при вертикальном расположении. Благодаря чему долговечно функционируют в стенах каркасного дома.

Маты, так же как и вата в рулонах, отличаются пружинящими свойствами. Их сжимаемость меньше, чем у рулонной ваты, но позволяет монтировать плиту между балками каркаса. Маты из ваты можно легко вставлять между опорами каркаса, без дополнительных крепежей и щелей.

Вату в рулонах используют для утепления полов и горизонтальных перекрытий, как более дешёвый и доступный для использования утеплитель.

Особенности утепления минватой

Правильный каркасник стремится быть полноценной заменой кирпичному или деревянному строению. А это значит – иметь дышащие стены с естественной вентиляцией. Ватный утеплитель отличается дышащими свойствами. Благодаря сообщающимся воздушным порам, он пропускает через себя воздух, легко продувается. Это накладывает свои отпечатки на выбор других материалов пирога каркасной стены.

С внутренней стороны ватный утеплитель обязательно закрывают гидрозащитой. Она предупреждает попадание влажного пара в стену. Влажный воздух сам по себе не страшен минеральной вате. Опасность представляет конденсат. В наружных стенах он образуется в месте перехода от положительных температур к отрицательным. В точке росы из пара выделяются капли влаги, которые вызывают намокание утеплителя. В результате чего снижаются изолирующие свойства ваты.

С наружной стороны утеплитель закрывают пароизоляционной мембраной. Эта плёнка также выполняют функцию ветроизолятора. В зависимости от выбора стеновой обшивки, можно обойтись без наружной плёнки. Если материал наружной поверхности стены имеет собственные влаго- и ветрозащитные свойства, например, изоплат.

Защита ватного теплоизолятора от влаги определяет эффективность теплосбережения. При намокании строительная вата перестаёт удерживать тепло. Снижаются характеристики её теплосбережения. Поэтому качественная и надёжная мембрана с двух сторон утепляющего материала гарантирует долговечность и стабильность его эксплуатации.

Мембраны и защитные плёнки

Правильный каркасный пирог с ватным утеплителем используют специальные мембранные плёнки. Они отличаются от обычного полиэтилена наличием внутренней структуры в виде пор. Поры сужаются к одной из сторон, и поэтому пропускают молекулы влаги только в одну сторону. Таким образом, влажный пар может выходить из утеплителя и не может проникать внутрь его.

Изоспан-для ограждения минеральной ваты от влаги и ветра на фото.

Утепление пола с пленкой ветрозащиты

В качестве гидрозащиты может быть использована фольга. Её отличительные особенности – она абсолютно паронепроницаема. При этом может выдерживать высокие температуры, поэтому используется при обустройстве каркасной стены в зоне будущего расположения газовой плиты, кухонной печки или внутри парной в каркасной бане.

Утеплитель: пенопласт

Худшим вариантом утепления пирога каркасного дома является вспененный полистирол, более известный под названием пенопласт. Этот материал отличается жёсткими размерами, низкой паропроницаемостью и присутствием вредных фоновых испарений. Он требует качественной изоляции от пространства жилых помещений. Теплоизолирующие свойства пенопласта определяются его толщиной.

Пенопласт используют в следующих случаях:

При каркасно-щитовом строительстве – дом собираются из готовых стеновых панелей. Так называемые СИП-панели изготавливают на заводе и утепляют пенопластом определённой толщины. В каркасном строительстве – если обустраивают два слоя утеплителя. При этом первый слой делают из минваты. Второй наружный – из пенопласта. Таким образом, ограничивают контакт пенополистирола с внутренними жилыми помещениями.

Пенопласт является самым дешёвым видом утепления. Поэтому, несмотря на ряд худших характеристик, часто используется в строительстве.

Наружная стеновая обшивка

Правильный пирог стены каркасного дома предусматривает двустороннюю обшивку стеновыми материалами. Так образуются наружные и внутренние поверхности стен. Они закрывают собой внутреннее содержимое стены и коммуникации. Они также декорируют строение снаружи и комнаты изнутри.

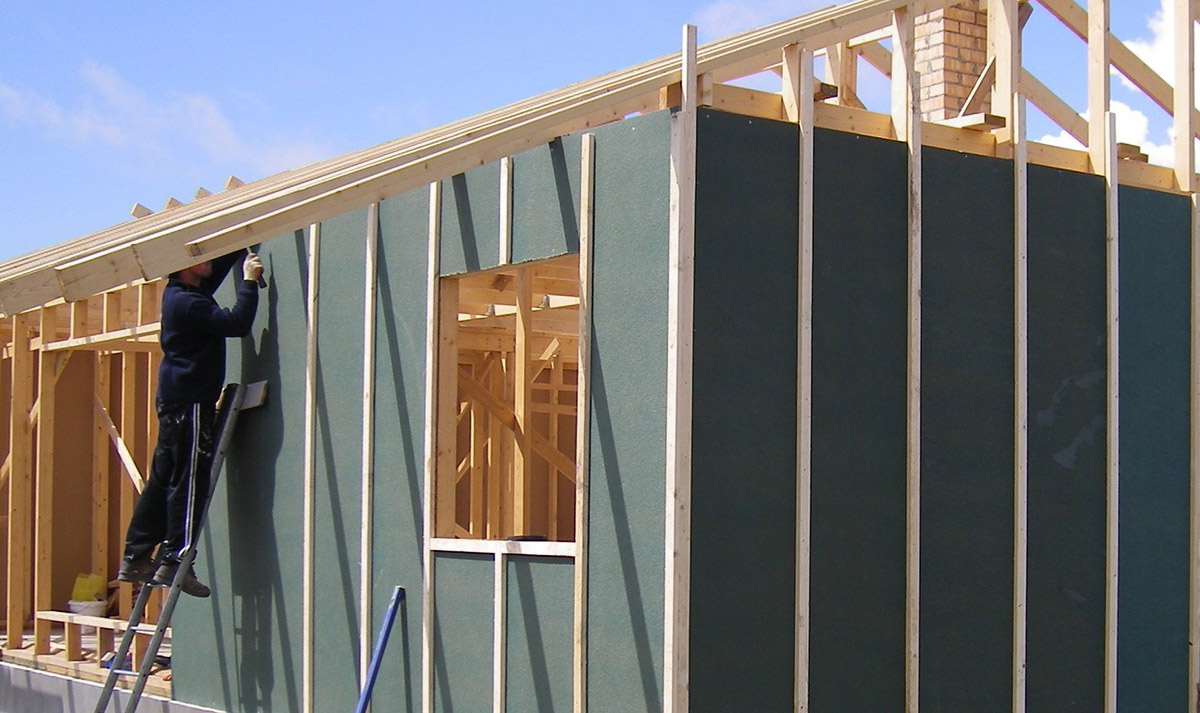

Изоплат используют как ветрозащитный затериал в строительстве на фото.

Применение изоплата для внешней обшивки

К материалу наружной стеновой обшивки ставятся следующие требования:

Защита от атмосферных осадков и ветра. Защита от взлома. Защита от посторонних взглядов. Декоративность.

В качестве наружных стеновых материалов используют следующие варианты обшивки:

Из пластика – сайдинг. Из дерева – имитация бруса или блок-хаус. Из металла – профнастил.

Приведём краткую характеристику перечисленных стеновых панелей.

Пластиковый сайдинг

Пластиковый виниловый сайдинг – один из самых доступных вариантов стеновой обшивки каркасного дома. Его изготавливают из винила-ПВХ, который является синтетическим материалом и поэтому может быть окрашен в любой цвет. В процессе изготовления его выдавливают через щели, поэтому сайдинг может иметь любую форму. Его профиль может имитировать волну, корабельную доску, кирпичную или каменную кладку. Таким образом, пластиковый сайдинг обладает высокой декоративностью и относительно небольшой ценой.

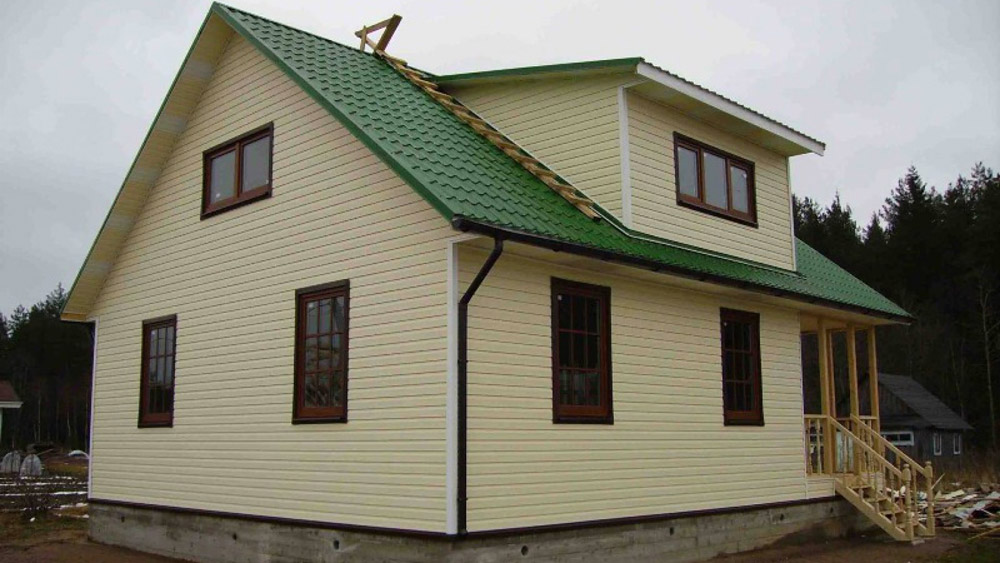

В отделке каркасного дома применяют виниловый сайдинг на картинке.

Пластиковый сайдинг во внешней отделке

Сайдинговые панели просто монтировать. Они крепятся к обрешётке или вертикальным стойкам каркасных опор. Панели сайдинга имеют небольшой вес, их легко поднимать и крепить на стены. Они также не создают большого давления на фундамент и не требуют его усиления. Что важно для лёгкого каркасного строения.

Из недостатков пластиковой наружной обшивки выделим её недолговечность. Пластик отличается низкой ударопрочностью. Он может треснуть от сильного удара или случайного попадания рабочего инструмента, мяча. Кроме того, пластиковые панели охрупчиваются на морозе. Поэтому часто пластиковая обшивка разрушается от случайных ударов в зимний период года.

Металлический сайдинг: профнастил

Металлический профилированный лист под полимерным покрытием, так называемый профнастил, широко используется для обустройства крыш не тяжёлых строений. Его также используют для стеновой обшивки каркасных домов. Он – прочнее и надёжнее пластика. Но при этом — обходится дороже ПВХ панелей.

Для долговечности листы профнастила обеспечивают двойной защитой от коррозии и намокания. Их оцинковывают и покрывают слоем полимера. Наружный полимер защищает металл от воды и влаги, а также выполняет функцию декоративного покрытия – придаёт обшивке вид и цвет.

Деревянная стеновая обшивка

Обшивка наружной стены деревом даёт возможность получить деревянный каркасный дом, который будет выглядеть как сруб или брусовое строение. В качестве стеновой обшивки используют:

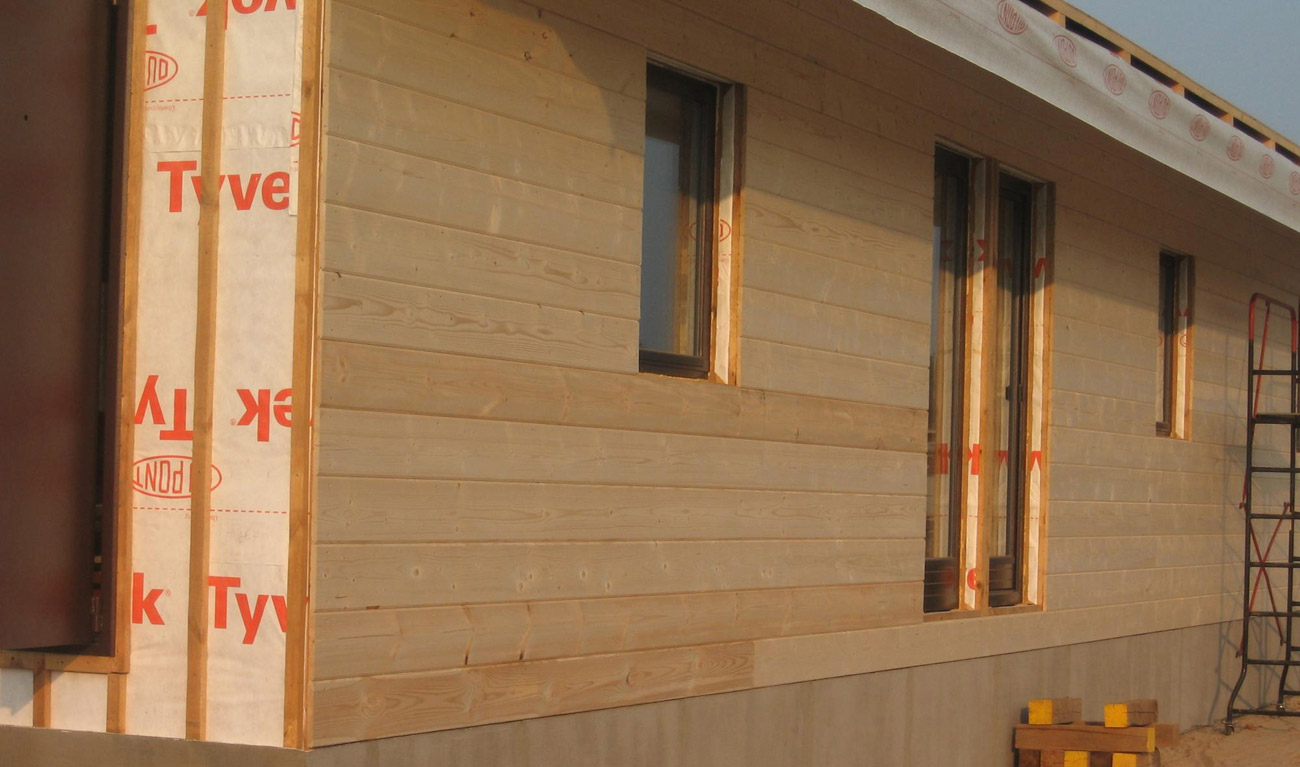

Наружняя отделка каркасного дома имитацией бруса на фото.

Имитация бруса при каркасном строительстве

Имитация бруса. Удобнее использовать профилированную форму имитации бруса, в боковых сторонах которого предусмотрены выступы и пазы. Они облегчают ровную укладку имитации бруса и сборку стены. Блок-хаус – доска с одной выпуклой стороной или панель из нескольких досок, которая имитирует бревенчатую кладку, деревянный сруб. Доски блок-хауса собираются в общую стену с помощью соединительных выступов – шипов и пазов. Планкен – фасадная доска с косым профилем и скруглёнными углами. Имеет характерную особенность – доски монтируются на стену с некоторым зазором. Поэтому требует присутствия дополнительного ветроизолятора в пироге каркасной стены.

Всю деревянную стеновую обшивку обязательно обрабатывают антисептиками.

Внутренняя стеновая обшивка

К материалам внутренней стеновой обшивки предъявляются требования экологичности и декоративности. Для обустройства внутренней поверхности стен комнат в каркасном доме используют следующие панели:

Лучший способ украсить каркасный дом за городом своими руками на фото.

Отделка мансарды деревянной вагонкой

деревянная и пластиковая вагонка; МДФ; фанера; гипсокартон; OSB.



Первые два материала представляют собой финишное декоративное покрытие. Деревянной вагонкой и МДФ обшивают стены жилых комнат. Пластиковым водостойкими панелями – стены ванной, кухни, туалета, подсобных бытовых помещений.
Последние три материала в списке являются черновыми. Их используют в качестве основы для декоративной отделки. После крепления на стены OSB, фанеру и гипсокартон шпатлюют по стыкам, после чего — оклеивают обоями, покрывают декоративной штукатуркой или красят.
